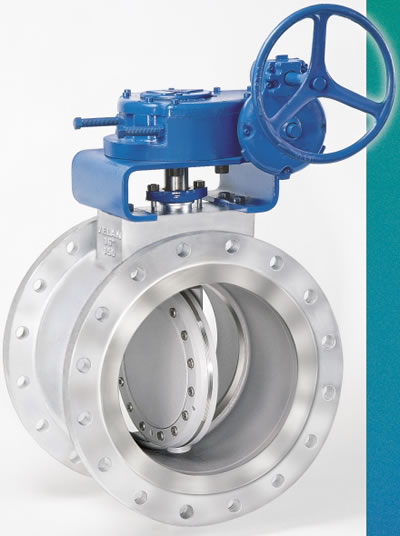

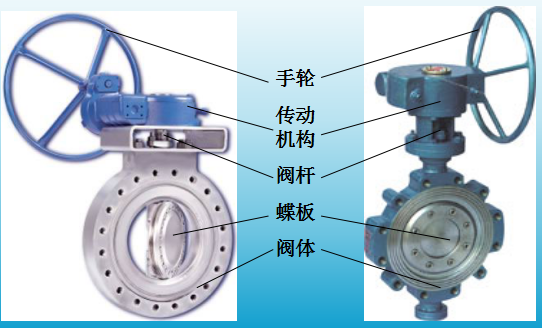

蝶閥是由閥體、圓盤、閥桿、和手柄組成。它是采用圓盤式啟閉件，圓盤式閥瓣固定于閥桿上，閥桿轉動90°即可完成啟閉作用。同時在閥瓣開啟角度為20°～75°時，流量與開啟角度成線性關系，有節流的特性。

　　工作原理：蝶板由閥桿帶動，若轉過90°，便能完成一次啟閉。改變蝶板的偏轉角度，即可控制介質的流量。閥桿只做旋轉運動，蝶板和閥桿沒有自鎖能力。要在閥桿上附加有自鎖能力的的減速器，使蝶桿能停在任意位置。

　　蝶閥使用特點：

　　(1)結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的閥門。

　　(2)全開時閥座通道有效流通面積較大，流體阻力較小。

　　(3)啟閉方便迅速，調節性能好 。

　　(4)啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。

　　(5)密封面材料一般采用橡膠、塑料、故低壓密封性能好，適合壓力2.0MPa以下的壓力和溫度不高于200℃的各種介質。
